groothandel T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat

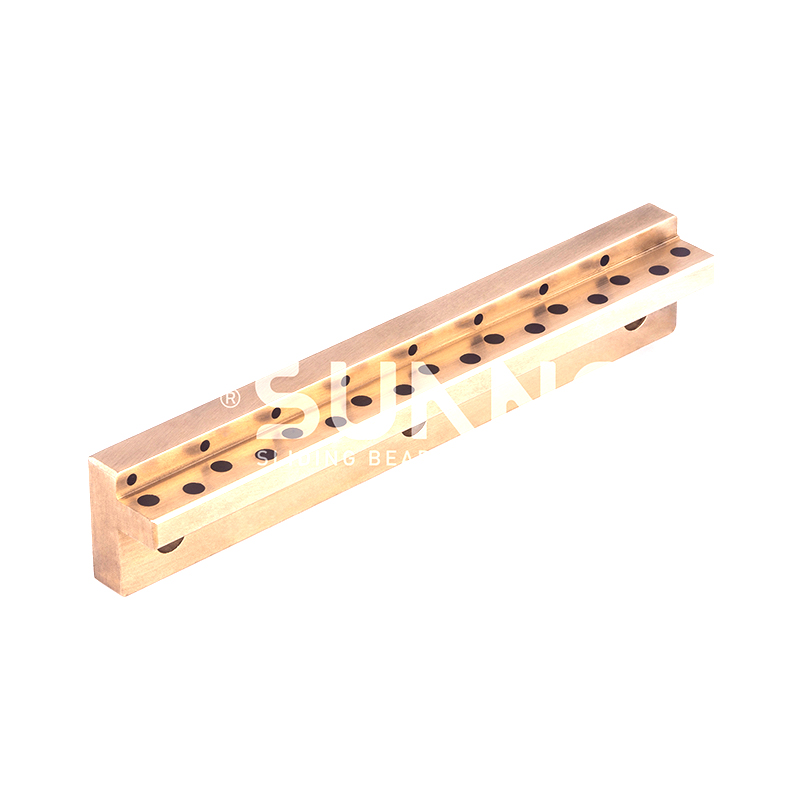

T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat
  • T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat
  • T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat
  • T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat

T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat

Productomschrijving:

JSOL ingebedde bronzen olievrije slijtplaten zijn ontworpen voor standaard machineonderdelen die een hoge duurzaamheid en weinig onderhoud vereisen. Ze zijn voorzien van een robuuste stalen achterkant en een ingebedde bronslegering die bestand is tegen slijtage en wrijving vermindert zonder externe smering.

De belangrijkste voordelen zijn onder meer:
Zelfsmerend – Ingebed brons zorgt voor continue smering, zelfs onder zware omstandigheden.
Hoog draagvermogen – Bestand tegen hoge dynamische en statische belastingen met minimale slijtage.
Corrosiebestendig – Geschikt voor zware industriële omgevingen.
Eenvoudig te integreren – Compatibel met standaardcomponenten voor naadloze upgrades.

Neem contact met ons op
Vorig：Rechthoekig ingebed grafietbrons slijtkussen, onderhoudsvrije bronzen geleideplaat voor mal JTWP
Volgende：JDB-5 op staal gebaseerde olievrije bus, met grafiet ingevoegde stalen bus

Productomschrijving

Standaardnr. W L Boutpositie Montagebout
L1 L1 Grootte Hoeveelheid
JSOL-26×100 26 100 60 - M8 2
JSOL-26×150 150 55 - 3
JSOL-26×200 200 55 50 4
JSOL-32×100 32 100 60 - M10 2
JSOL-32×150 150 55 - 3
JSOL-32×200 200 55 50 4
JSOL-32×250 250 70 70
JSOL-50×200 50 200 55 50
JSOL-50×250 250 70 70
JSOL-50×300 300 65 65 5
JSOL-50×350 350 80 75

Productintroductie

T-slotgids JSOL ingebed Slijtplaat

T-sleufgeleider Zelfsmerende bronzen schuifplaat, JSOL ingebedde bronzen olievrije slijtplaat

T-slotprofiel Schuifplaat Olievrije slijtplaat
TS T-slotgids
260 Maximale temperatuur °C
190 N/mm² Belasting
T-Slot Guide Self-lubricating Bronze Slide Plate
Productoverzicht

Deze zelfsmerende bronzen glijplaat met T-gleufgeleiding heeft een T-vormig profiel dat is ontworpen voor nauwkeurige lineaire geleiding in machines en automatiseringssystemen. De T-gleufgeometrie zorgt voor een positieve koppeling met bijpassende componenten, waardoor zijdelingse verplaatsing wordt voorkomen en een soepele schuifbeweging mogelijk wordt gemaakt. Grafietpluggen zijn ingebed in het glijoppervlak en zorgen voor een onderhoudsvrije smering gedurende de hele levensduur. Het bronzen substraat ondersteunt belastingen tot 190 N/mm² en biedt een uitstekende slijtvastheid. Aangepaste T-sleufafmetingen, grafietpatronen en montageconfiguraties beschikbaar voor specifieke toepassingsvereisten.

Precisiegeleider met T-sleuf T-vormig profiel zorgt voor positieve samenwerking met bijpassende sleuven. Voorkomt zijdelingse verplaatsing terwijl een soepele lineaire beweging behouden blijft.
Ingebouwde grafietsmering Grafietpluggen ingebed in het glijoppervlak. Levert continue onderhoudsvrije smering voor glijplaattoepassingen.
Hoge laadcapaciteit Bronssubstraat ondersteunt belastingen tot 190 N/mm². Geschikt voor zware geleidings- en schuiftoepassingen.
Aanpasbare configuratie Afmetingen van de T-sleuf, grafietpatroon en montagegaten zijn verstelbaar om aan specifieke toepassingsvereisten te voldoen.
Kernvoordelen
  • T-gleufprofiel zorgt voor een positieve zijdelingse geleiding en voorkomt verplaatsing
  • In grafiet ingebed ontwerp elimineert smeeronderhoud tijdens de productie
  • Bronssubstraat biedt een hoge slijtvastheid en belastbaarheid
  • Aangepaste afmetingen beschikbaar voor specifieke slotconfiguraties
  • Er kunnen montagegaten worden geconfigureerd voor een veilige installatie
Productkenmerken
  • Materiaal: CuSn8 brons met zeer zuivere grafietpluggen
  • Profiel: T-slotgeleidingsconfiguratie
  • Grafietdekking: 18-22% op glijoppervlak
  • Diktetolerantie: ISO h9 bij 20°C referentie
  • Bedrijfstemperatuur: -40°C tot 260°C continu
Toepassingsscenario's
Lineaire geleidingssystemen met T-gleuf Glijplaten voor werktuigmachines Handleidingen voor automatiseringsapparatuur Schuifsystemen voor persgereedschap Glijgeleiders voor zwaar materieel Glijplaten op maat voor machines Industriële positioneringssystemen Schimmel-schuifmechanismen
Maatwerk beschikbaar T-gleufgeleidingsplaten kunnen worden aangepast voor specifieke toepassingen. Opties zijn onder meer aangepaste sleufbreedte, diepte, totale afmetingen, grafietplugpatroon, locaties van montagegaten en oppervlakteafwerking. Technisch advies beschikbaar voor niet-standaard configuraties.
Sleufbreedte: aangepast Lengte: aangepast Montage: aangepaste gaten
Veelgestelde vragen

Een T-gleufprofiel zorgt voor een positieve zijdelingse aangrijping, waardoor wordt voorkomen dat de schuifplaat tijdens bedrijf zijwaarts verschuift. Dit zorgt voor een consistente lineaire geleiding en verbetert de positioneringsnauwkeurigheid in machinetoepassingen.

Grafietpluggen zijn in een rasterpatroon over het glijoppervlak van de T-gleufgeleider gerangschikt. Het aantal en de afstand tussen de pluggen zijn afhankelijk van de plaatafmetingen, waardoor een gelijkmatige smering over het gehele glijoppervlak wordt gegarandeerd.

Ja. De breedte, diepte en totale plaatafmetingen van de T-sleuf kunnen worden aangepast aan specifieke sleufconfiguraties in bestaande machines of nieuwe apparatuurontwerpen.

Monteer met behulp van bouten door de daarvoor bestemde gaten. Zorg ervoor dat de T-gleuf schoon en vrij van vuil is. Draai de bouten geleidelijk aan om vervorming van de geleideplaat te voorkomen.

Vervangen wanneer de oppervlakteslijtage groter is dan 0,5 mm, wanneer het grafiet op het glijoppervlak minder dan 12% van de oorspronkelijke dekking bedraagt, of wanneer de plaat tekenen van vervorming of overmatige slijtage vertoont aan de randen van de T-gleuf.

Typ T-slotgids
Materiaal CuSn8 Brons
Smering Grafiet ingebed
Maximale belasting 190 N/mm²
Aangepast Beschikbaar
