JFBB-serie | Metrisch zelfsmerend

JFBB metrische zelfsmerende olievrije grafiet flenslagers

Standaard: ISO 3547-2 Materiaal: Grafiet ingebed brons Geflensde configuratie

Ladingbehandeling

Statisch: 220 N/mm²

Dynamisch: 100 N/mm²

PV Max: 1,6 N/mm²·m/s

Thermisch bereik

Minimaal: -40°C

Maximaal: 180°C

Korte piek: 220°C

Snelheidslimieten

Continu: 0,45 m/s

Intermitterend: 0,9 m/s

Oscillerend: 0,3 m/s

Ontwerp Architectuur

Het JFBB-flenslager maakt gebruik van een gecontroleerd grafietdistributienetwerk binnen een fosforbronsmatrix. Grafietpluggen worden met intervallen van 45 graden over zowel het cilindrische glijoppervlak als het radiale flensvlak ingebracht. Dit dubbele oppervlaktesmeersysteem zorgt voor een continue olievrije werking onder gecombineerde radiale en axiale belasting. De flens is integraal gegoten met het lagerlichaam, waardoor problemen met de perspassing die vaak voorkomen bij afzonderlijke drukringen worden geëlimineerd. Metrische afmetingen volgen ISO 3547-2 met standaardtoleranties voor binnendiameter H8 en buitendiameter h8. De haaksheid van de flens wordt over het gehele diameterbereik binnen 0,04 mm gehandhaafd.

Grafiet smeermiddelspecificatie

Deeltjesgrootte: 150 micron | Zuiverheid: 99,5 procent | Dekking: 22 tot 28 procent van het glijoppervlak | Insteekpatroon: verdeling van kruisarcering

Materiaalcertificaatgegevens

Basislegering	CuSn7Pb6Zn3	Conform DIN 1709
Opbrengststerkte Rp0,2	Minimaal 250 N/mm²	ISO6892-1
Compressiesterkte	480 N/mm²	ISO604
Oppervlakteruwheid voltooid	Ra 0,8 micrometer	ISO4287

Operationele inzetgebieden

Zware machines

Draaipunten van graafmachinekoppelingen
Gelede verbindingen van wielladers
Kantelmechanismen voor bulldozerbladen

Materiaalbehandeling

Bovenloopkraaneindwagens
Transportbandaandrijfspanners
Heftruckmastkantelcilinders

Industriële automatisering

Polsgewrichten van robotarmen
Kies en plaats roterende actuatoren
Indexeringstafels voor assemblagelijnen

Mariene dekuitrusting

Draaisteunen van de lierboom
Davit-lanceersystemen
Scharnierpunten van het luikdeksel

Flensbelastingverdeling

Maximale axiale belasting op flensvlak: 35 N/mm². Flensdiameter gedimensioneerd om drukbelastingen te verdelen zonder plastische vervorming van het bronzen substraat.

Ascompatibiliteit

Gehard stalen as 45 tot 55 HRC met Ra 0,2 tot 0,5 micrometer. Vermijd verchroomde of roestvrijstalen assen vanwege het risico op vreten met grafietsmeermiddel.

Huisvestingsvereisten

ISO H7-tolerantie voor perspassingtoepassingen. Verzinkdieptetolerantie ±0,05 mm. Inloopafschuining van 1,5 mm bij 20 graden vereist.

Levenscyclus van smeermiddel

Grafiet inzetstukken zorgen voor smering gedurende 8000 tot 12000 glijkilometers onder nominale belasting. Vervang de bus als de wrijvingscoëfficiënt groter is dan 0,20.

Metrische afmetingen met flens Standaardbereik

JFBB flensbusafmetingen in mm
Identiteitskaart	O.D	Flens buitendiameter	Lengte L	Flensdikte
8	12	18	8, 10, 12, 15	2.0
10	14	22	10, 12, 15, 20	2.0
12	18	28	10, 12, 15, 20, 25	2.5
16	22	32	15, 20, 25, 30	2.5
20	28	42	20, 25, 30, 40	3.0
25	33	50	25, 30, 40, 50	3.0
30	40	58	30, 40, 50, 60	3.5
35	45	65	35, 40, 50, 70	3.5
40	50	70	40, 50, 60, 80	4.0
50	62	85	50, 60, 70, 100	4.0

Aangepaste binnendiameters van 6 mm tot 120 mm beschikbaar. Flensdiameters tot 150 mm voor configuraties met zware muren. Voor niet-standaard combinaties is overleg nodig.

Veelgestelde vragen

Kan het JFBB-lager worden gebruikt in onderwatertoepassingen?

Ja. Het grafietsmeermiddel is inert en spoelt niet weg in zoet of zout water. Maximale ondergedompelde snelheid beperkt tot 0,2 m/s om het binnendringen van water in de bronzen matrixporiën te voorkomen.

Wat is de aanbevolen installatiedrukkracht

De perskracht varieert van 5 kN voor lagers met een binnendiameter van 8 mm tot 45 kN voor lagers met een binnendiameter van 50 mm. Bereken op basis van interferentie van de behuizingsboring van 0,025 mm tot 0,050 mm voor standaard H7-tolerantiepassingen.

Heeft de flens extra drukringen nodig?

Nee. Het integrale flensvlak bevat inzetstukken van grafiet die specifiek zijn gepositioneerd om axiale drukbelastingen tot 35 N/mm² aan te kunnen. Bij normale bedrijfsomstandigheden zijn geen extra drukringen vereist.

Hoe u versleten JFBB-lagers kunt identificeren

Slijtage-indicatoren zijn onder meer een verhoogd bedrijfsgeluid, een radiale speling van meer dan 0,15 mm gemeten bij ID, of zichtbare grafietuitputting waarbij minder dan 15 procent van het smeermiddeloppervlak op het glijoppervlak achterblijft.

Installatierichtlijnen

Stap A

Controleer de diepte van het verzinkgat van de behuizing. Plaats een dieptemicrometer om te meten vanaf het oppervlak van de behuizing tot aan de verzinkboorschouder. De diepte moet gelijk zijn aan de flensdikte plus een speling van 0,05 mm tot 0,10 mm.

Stap B

Ontbraam alle behuizingsranden. Gebruik een fijnvijl- of ontbraamgereedschap op de boring, de verzinkboorhoek en het flenszittingvlak. Verwijder alle metalen spanen voordat u erop drukt.

Stap C

Breng alleen lichte montageolie aan op de behuizingsboring. Breng geen olie aan op de buitendiameter van de bus. Gebruik een persgereedschap dat gelijkmatig contact maakt met de gehele flensomtrek.

Stap D

Pers met een constante snelheid van 5 tot 10 mm per seconde. Stop onmiddellijk wanneer de flens in contact komt met de verzinking van de behuizing. Niet hameren of stoten op de pers.

Las of bewerk het lager nooit na installatie. Warmte boven 250°C verslechtert de smeermiddeleigenschappen. Bewerking na installatie beschadigt het grafietinzetpatroon.

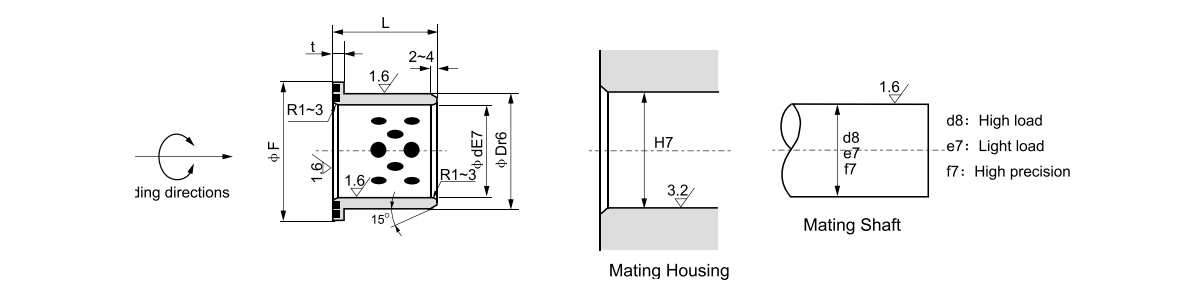

Binnendiameter F7 I.D.фd		Buitendiameter m6 0.D.фD		Flens			L-0,1 -0,3																					I.D. Na druk- Passend	I.D.фd
Binnendiameter F7 I.D.фd		Buitendiameter m6 0.D.фD		фF	t		10	11	12	13	15	18	20	23	25	27	35	37	38	47	48	50	58	60	68	80	90	I.D. Na druk- Passend	I.D.фd
6	0.032 0.020	10	0.034 0.023	20	3	0 -0,03	0610	0611	0612																			0.016 0.004	6
8	0.040 0.025	12	0.034 0.023	25					0812	0813	0815																	0.021 0.006	8
10	0.040 0.025	14		25						1013		1018																0.021 0.006	10
12	0.050 0.032	18		30				1211				1218		1223														0.031 0.013	12
13		19	0.041 0.028	30						1313		1318		1323														0.026 0.008	13
15		21		35						1513		1518		1523															15
16		22		35						1613		1618		1623	1625														16
18		24		40								1818	2020	1823															18
20	0.061 0.040	28		45	5								2520		2025													0.037 0.016	20
25		33	0.050 0.034	50									3020		2525													0.032 0.011	25
30		38		55									3520		3025		3035											0.032 0.011	30
35	0.075 0.050	44		65											3525		3535											0.046 0.021	35
40		50		70	7											4027		4037		4047								0.046 0.021	40
50		62	0.060 0.041	90	8														5038		5048		5058					0.040 0.015	50
60	0.090 0.060	74	0.062 0.043	110	8														6038		6048		6058		6068			0.053 0.023	60
70		85	0.073 0.051	120	10																	7050				7080		0.046 0.016	70
80		96	0.073 0.051	140	10																			8060			8090	0.046 0.016	80
